說 明 書

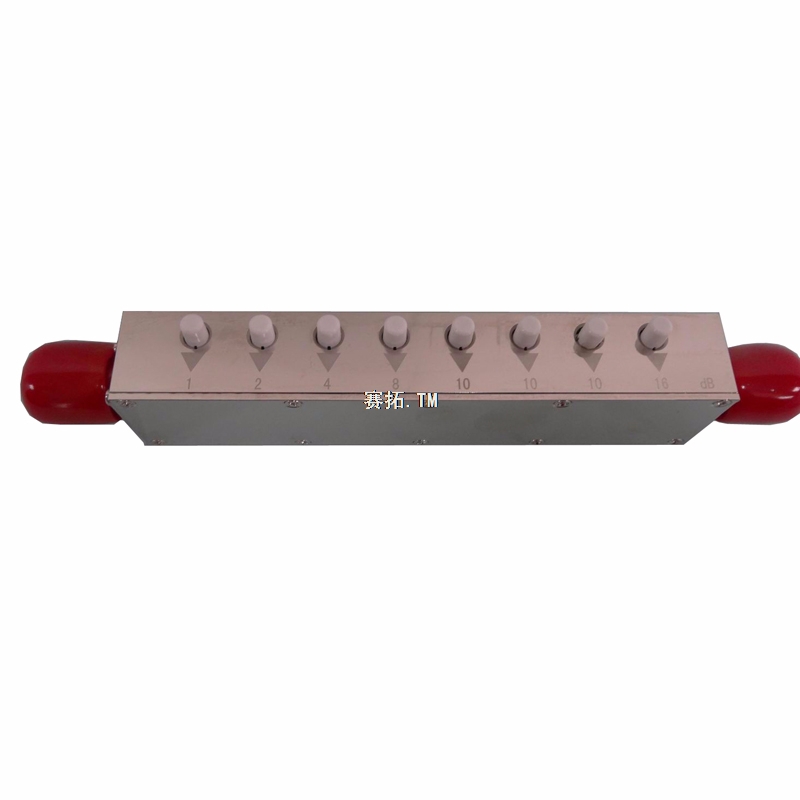

ST2.5-60-1S-2N型步進式同軸衰減器可在不中斷電路的情況下以1dB步進形式調節電路的信號電平，也可以作為儀器設備的機內衰減器，用于調測試系統中的功率電平，具有體積小、精度高、穩定可靠等特點。

技術指標：

1．工作頻率：DC-3GHz

2．衰減調節范圍：0-60dB 步進

3．衰減步進:：1、2、4、8、10、10、10、16（dB）

4．插入損耗：≤3.5dB

5．駐波比：  ≤1.4

6. 單鍵衰減精度：

   ±0.9dB Max (0～8dB)

   ±2.0dB Max(10～20dB)

   多鍵衰減精度：±3.5dB Max

7. 額定功率:2W

8．連接器形式：N-K-K

9. 溫度范圍：-10℃～+50℃（運行）

                     -40℃～+70℃（未運行）

10.外形尺寸：166X20X35.5mm

11.重量:145g

使用注意：

1．開關壽命5000次，以15-20次/秒速度運行5000次。

2．使用時輕按輕放，以免開關產生松動、彎曲等機械變形。
