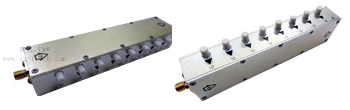

STATT3.0-90/1S 型步進式同軸衰減器可在不中斷電路的情況下以1dB 步進形式調

節電路的信號電平，也可以作為儀器設備的機內衰減器，用于調測試系統中的功率電

平，具有體積小、精度高、穩定可靠等特點。

1． 工作頻率： DC-3.0GHz

2． 衰減調節范圍：0-90dB 步進

3． 衰減步進：1、2、4、8、16、20、20、20、（dB）

4． 插入損耗： ≤3.0dB

5． 駐波比： ≤1.35

6. 單鍵衰減精度: ±1.2dB Max

STATT3.0-90/1S 按鍵可調衰減器

技術規格書

多鍵衰減精度：±2.0dB Max（1-30dB）

±5.0dB Max（31-60dB）

±5% Max（61-90dB）

7. 額定功率：5W

8．連接器形式：SMA－K-K 或N－K-K

9. 溫度范圍：-10℃～+50℃（運行）

-40℃～+70℃（未運行）

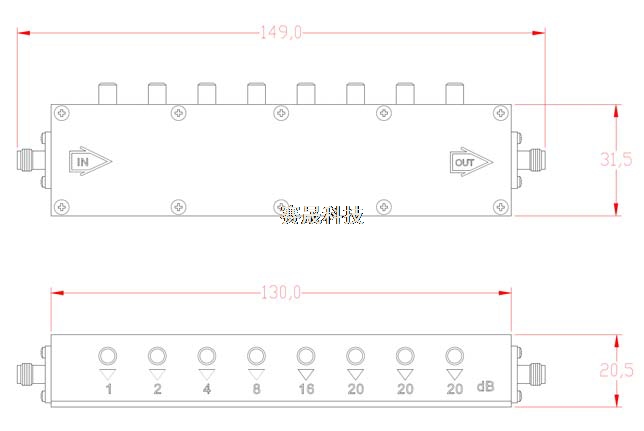

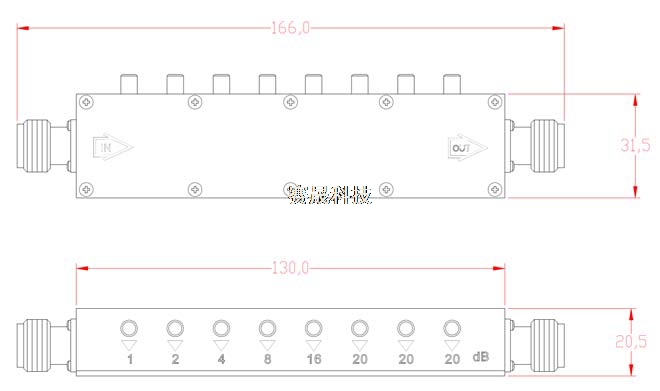

10.外形尺寸(不含接頭)：130*20.5*31.5mm

11.重量：175g

使用注意：

1． 開關壽命5000 次，以15-20 次/秒速度運行5000 次。

2． 使用時輕按輕放，以免開關產生松動、彎曲等機械變形。
