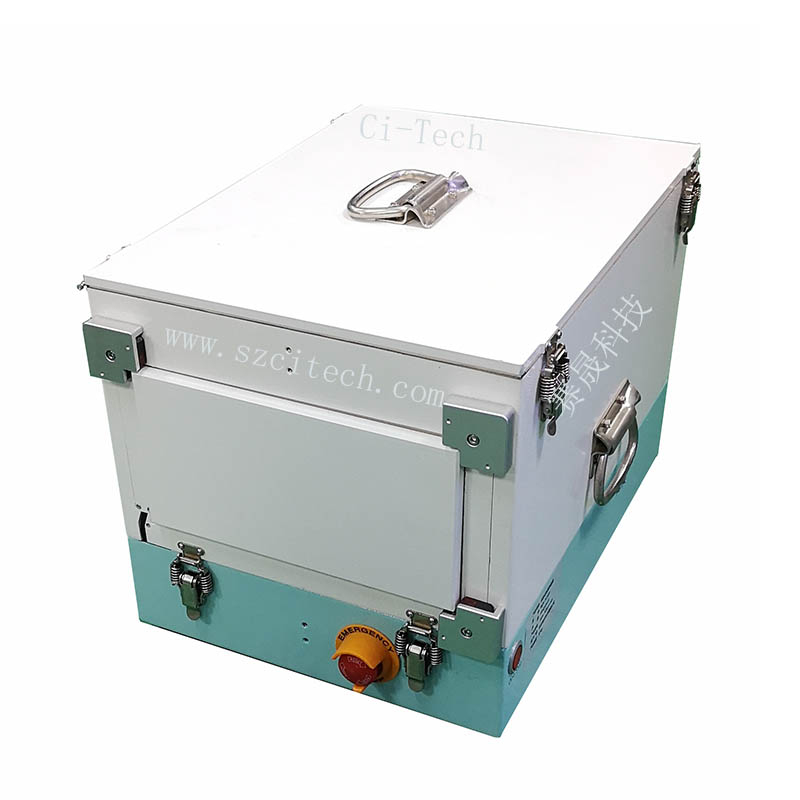

對于屏蔽箱的應用大家已經非常常見，但是對于屏蔽箱的知識，大家又了解多少？據小編了解所知，屏蔽箱是由導電蒙布在泡沫塑料上蒙一塊鍍銀編織物，形成一個軟襯墊，占去大部分疏松空間，主要為民用，適用于泡沫襯墊機柜和門板。

在屏蔽、通風和強度要求高而質量不苛刻時，用蜂窩板屏蔽通風口，建議用焊接方式保持線連接，防止泄漏。在不能從后面屏蔽指示器/顯示器和對引線濾波時，要用與機殼連續連接的金屬網或?qū)щ姴Ａ帘沃甘酒?顯示器的前面。盡可能在屏蔽箱指示器、顯示器后面加屏蔽，并對所有引線用穿心電容濾波。

屏蔽箱信號線、控制線進入/穿出機殼時，要通過適當?shù)臑V波器。具有濾波插針的多芯連接器適于這種場合使用。要注意由于電纜穿過機殼使整體屏蔽效能降低的程度。典型的未濾波的導線穿過屏蔽體時，屏蔽效能降低30db以上。

屏蔽箱電源線進入機殼時，全部應通過濾波器盒。濾波器的輸入端應該能穿出到屏蔽機殼外；若濾波器結構不宜穿出機殼，則應在電源線進入機殼出專為濾波器設置一隔艙。必須注意在截止波導孔內貫通金屬軸或?qū)Ь€時會嚴重降低屏蔽效能。為保險絲、插孔等加金屬帽。

當要求使用對地絕緣的金屬控制軸時，可用短的隱性控制軸，不調節時，用螺帽或金屬襯墊彈性安裝帽蓋住。穿過屏蔽體的金屬控制軸，應該用金屬觸片、接地螺母或射頻襯墊接地。也可不用接地的金屬軸，而用其它軸貫通波導截止頻率比工作頻率高的園管來做控制軸，一般屏蔽箱會配合耦合器來使用。
