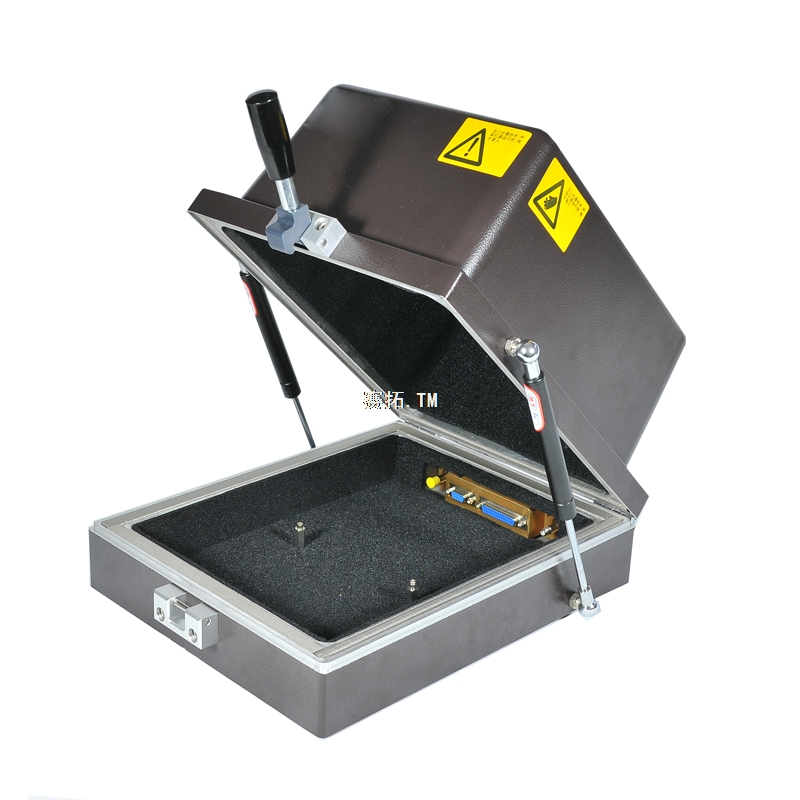

Outer Dimension

（L）465 x（W）325 x（H）225mm

Shielding Isolation

800MHz~6GHz>70dB

Shielding Material

Microwave Absorber

Material

Aluminum

Weight

approx.10kg

Surface Color

Grey white or coffee(   According to the customer request custom color)

I/O Connectors

N-SMA*2，DB9*1,DB25*1,USB*1

材料(Material)

鑄鋁(Aluminum)

表面顏色(Surface Color)

米黃色

重量(Weight)

約(Apron) 1 Kg

頻率范圍Frequency Range

80~3000MHz

插入損耗Insertion Loss

8~20dB

駐波比VSWR

小于1：1.7

接口類型RF Connector

SMA(f)

備注：

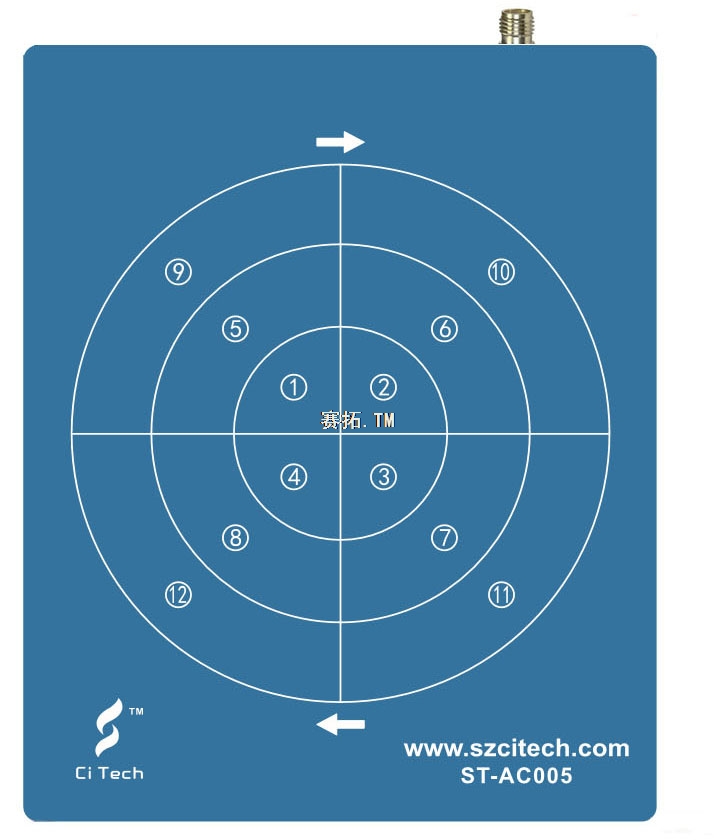

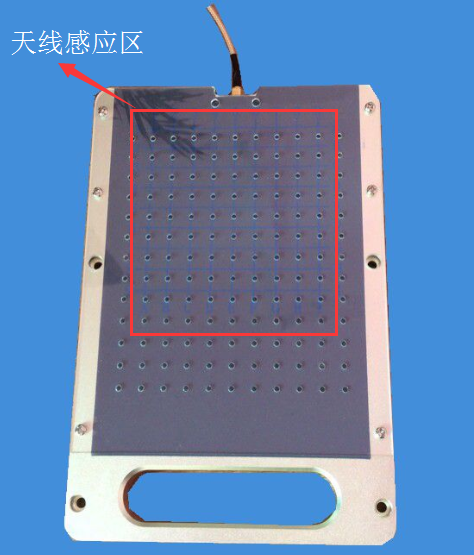

Antenna coupler ST-AC001的感應區域?yàn)槿鐖D紅色部位即耦合板藍色坐標區域。

測試時需要針對不同的的手機調整手機的在耦合天線上的放置位置找尋最佳位置并設定為該款手機的測試位置進行測試。

【不同型號的手機天線位置不同---有前置和后置天線之分，原則上是天線位置對準藍色坐標區域慢慢在此區域移動觀察儀器上的功率值從而找到最佳位置。另不同型號和品牌的手機天線性能也有差距，需要針對性設置對應的補償值，調試好后固定測試即可測試即可】
